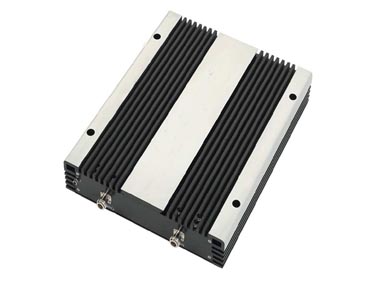

Усилитель TRI-15 AG предназначен для обеспечения работы сотовой
связи стандарта GSM 900 / GSM 1800 / 3G в местах со слабым уровнем
сигнала или при его полном отсутствии. EVERSTREAM TRI15 AG GSM900/1800/3G
(70 dB / 15 dBm) ретранслятор GSM 900 / GSM 1800 / 3G сигнала ретранслятор
GSM 900 / GSM 1800 / 3G сигнала с коэффициентом усиления 65-70 дБ,
выходной мощностью 20 дБм, автоматической регулировкой усиления.
В модельном ряде существует три модификации этого репитера: Эверстрим
TRI-15 AG : выходная мощность 10 дБм, коэффициент усиления 65-70
дБ. Everstream TRI-15 AGC: выходная мощность 15 дБм, коэффициент
усиления 65-70 дБ.
Новый трехдиапазонный репитер EVERSTREAM TRI 15 AG разработан
специально для усиления сигнала мобильной связи в трех диапазонах.
Ретранслятор удобен тем что обеспечивает усиление одновременно на
популярных диапазонах 3G (UMTS), GSM900, GSM1800.
Ранее до выхода новинки приходилось подбирать два-три типа репитеров
в зависимости от того телефоны каких сотовых операторов будут использоваться,
так как предшествующие модели обеспечивали усиление только в одном
диапазоне. Многодиапазонный усилитель GSM сигналов обеспечивает
усиление на всех распространенных стандартах сотовой связи, его
можно смело использовать для ретрансляции сигналов сотовой сети
таких операторов как Билайн, МТС, Мегафон и Теле 2 (сотовый дискаунтер
работающий на частотах 1800 МГц). Универсальный репитер 900/1800/2100
(3G) поддерживает диапазон высокоскоростного мобильного Интернета,
поэтому Вы всегда сможете воспользоваться всеми видами сотовой связи
находясь в зоне действия вседиапазонного усилителя EVERSTREAM TRI-15
AG.
Everstream TRI 15 AG — ретранслятор GSM 900 / GSM 1800 / 3G сигнала
с коэффициентом усиления 65-70 дБ, выходной мощностью 15 дБм, автоматической
регулировкой усиления. В продуктах данной серии есть функция AGC
(Automatic Gain Control), с помощью которой ретранслятор автоматически
устанавливает нужный уровень мощности сигнала.
В модельном ряде существует три модификации этого репитера:
Everstream TRI-10 AGC: выходная мощность 10 дБм, коэффициент
усиления 65-70 дБ.
Everstream TRI-15 AGC: выходная мощность 15 дБм, коэффициент
усиления 65-70 дБ.
Everstream TRI-20 AGC: выходная мощность 20 дБм, коэффициент
усиления 65-70 дБ.
При работе репитера Everstream TRI-15 AG контролируются следующие
параметры: уровень выходной мощности направления «станция-телефон»
уровень выходной мощности направления «телефон-станция» величина
напряжения на вторичных источниках питания температура корпуса усилителя
Усилитель Everstream TRI15 AG предназначен для обеспечения работы
сотовой связи стандарта GSM 900 / GSM 1800 / 3G в местах со слабым
уровнем сигнала или при его полном отсутствии.
В комплекте: только ретранслятор.
При работе репитера контролируются следующие параметры:
уровень выходной мощности направления «станция-телефон»
уровень выходной мощности направления «телефон-станция»
величина напряжения на вторичных источниках питания
температура корпуса усилителя
TRI-15 AG - широкополосный усилитель, усиливающий сигнал в стандартах
связи GSM900/1800/2000(3G). Репитер EVERSTREAM TRI15 AG обеспечивает
усиление с коэффициентом 80 дБ, мощность 650 мВт. Корпус GSM+3G
репитера не герметичный (-10..+55С). Репитер Эверстрим TRI-15 AG
создает зону уверенного сотового покрытия. Репитер (усилитель) EVERSTREAM
TRI 15 AG является комплектующим изделием для построения ретрансляционных
систем сотовой связи.
Технические характеристики EVERSTREAM TRI-15 AG
Модель
|
Everstream
TRI 15 AG |
Характеристика |
Восходящий канал связи |
Нисходящий канал связи
|
Диапазон частот |
GSM900 + DCS + WCDMA |
890 ~ 915 МГц |
935 ~ 960 МГц |
1710 ~ 1785 МГц |
1805 ~ 1880 МГц |
1920 ~ 1980 МГц |
2110 ~ 2170 МГц |
Макс. усиление |
65 ~ 70 дБ |
65 ~ 75 дБ |
Ручной регулятор усиления |
31 дБ с шагом 1 дБ |
Автоматический регулятор усиления |
>20 дБ |
Ширина полосы |
Широкополосный |
Неравномерность в полосе пропускания |
CDMA, GSM ≤ 8 дБ; DCS ≤ 10
дБ; WCDMA ≤ 6 дБ |
Макс. входная мощность без повреждения |
0 дБм |
Выходная мощность |
10~20 дБм |
10~24 дБм |
Интермодуляционные помехи |
9 KГц~1 ГГц |
≤ -36 дБм |
≤ -36 дБм при Po ≤ 20 дБм |
1 ГГц~12,75 ГГц |
≤ -30 дБм |
≤ -30 дБм при Po ≤ 20 дБм |
Побочное излучение |
1 ГГц~1 ГГц |
≤ -36 дБм |
≤ -36 дБм |
1 ГГц~12,75 ГГц |
≤ -30 дБм |
≤ -30 дБм |
Маска побочного излучения (WCDMA) |
Соответствует 3GPP TS 25.106 |
Точность модуляции (WCDMA) |
Соответствует 3GPP TS 25.106 |
Ошибка выхода за пределы пикового кода (WCDMA) |
Соответствует 3GPP TS 25.106
|
ACRR (WCDMA) |
>30дБ при ±5МГц и ±10МГц |
Уровень шума при максимальном усилении |
≤ 8 дБ (стандарт) |
Затухание отражения |
≤ -8 дБ |
Время запаздывания |
≤ 0,5 мкм |
Среднее время безотказной работы |
>50000 часов |
Источник питания
|
AC: 90~265В, 50/60 Гц; DC:
12В 10A |
Потребляемая мощность |
<55 Вт |
Импеданс |
50 Ом |
Уровень входного сигнала |
нормальный |
На границе зеленого и оранжевого
(-50 дБм или выше) |
низкий |
Зеленый |
высокий |
Диапазон 1-5дБ: оранжевый,
более 20дБ: красный |
Физические характеристики
TRI-15 AGC |
Радиочастотный разъем |
N-Female |
Переключатель |
Выключатель питания, ручной
регулятор усиления |
Охлаждение |
Охлаждающий радиатор |
Размеры (Г x Ш x В) |
330 x 268 x 58 мм |
Масса |
Не более 5 кг |
Тип установки |
Настенный |
Условия окружающей среды |
IP40 |
Влажность |
Не более 90% |
Рабочая температура |
-10°C - 55°C |
Комплект поставки Everstream TRI-15 AG
- Репитер Everstream TRI15 AG
- Инструкция
- Упаковка
|
