Javad HPT 435 BT радиомодуль полудуплексный

Скорость передачи данных через последовательный порт от 9600 до 115200 бит/с

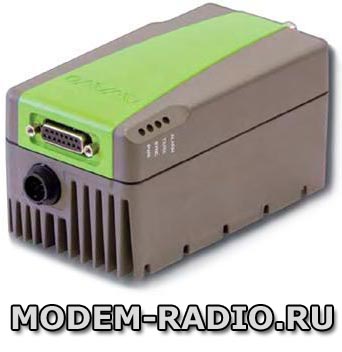

Javad HPT-435BT радиомодуль полудуплексный

Javad HPT435BT - это высокопроизводительный радиотерминал, работающий в широком частотном диапазоне от 406 до 470 МГц, оснащенный USB-портом и технологией Bluetooth. Радиомодемы Джавад HPT435 BT позволяют строить сети с конфигурацией «точка-точка», «каждый с каждым», «звезда» или «дерево». Главным достоинством промышленного UHF радиомодуля JAVAD HPT 435BT является кодирование данных, скачкообразная перестройка частоты с использованием псевдослучайной последовательности, задаваемый пользователем уровень выходной мощности передатчика, энергосберегающий спящий режим, сканирование частот с целью нахождения сигнала базового передатчика, USB-порт и встроенный модуль беспроводной технологии Bluetooth. Настройки радиомодуля можно изменять с помощью команд, а так же с помощью программного обеспечения JAVAD GNSS Tracy и ModemVU.

Для передачи данных полудуплексный модем Javad 435BT УКВ диапазона использует следующие виды модуляций: GMSK, DBPSK, DQPSK, 4FSK, D8PSK и D16QAM, а также усовершенствованные алгоритмы исправления ошибок (forward error correction) и скремблирование. Индустриальные терминалы Джавад HPT 435BT приема/передачи данных программируются, как по частоте, так и по выходной мощности передатчика в зависимости от потребностей потребителя и локальной радиочастотной обстановки. Например, высокопроизводительные радиомодули Джавад HPT435 BT имеют шаг настройки по мощности до 35 Вт и по частотам в диапазоне от 406 до 470 МГц с шагом от 6,25 до 25 кГц. К другим неоспоримым преимуществам беспроводного модема Javad HPT-435BT можно отнести большое количество дополнительных опций, таких как интерфейс USB, Bluetooth, GSM/GPRS, а также GPS L1 для автономного местоопределения позиции приемо-передающего устройства.

Javad HPT435BT мощные модели совместимы по протоколам взаимодействия с оборудованием третьих производителей, таких как Pacific Crest, SATEL, Trimble, что позволяет применять радиотерминалы JAVAD HPT435 BT дистанционного сбора/передачи информации для развития или объединения уже существующих модемных сетей. Гибкая программно-аппаратная архитектура позволяет наращивать функциональные возможности оборудования без модификации его аппаратной части. Другими словами возможна перепрошивка обновленной версии встроенного ПО модема.

Функциональные особенности индустриального радиомодема Javad HPT-435BT

  • Максимальная дальность не менее 77 км
  • Оснащен USB-портом и технологией Bluetooth
  • Надежная радиосвязь со скоростью 38.4 кбит/с с шагом разделения каналов 25 кГц, 19.2 кбит/с с шагом 12.5 кГц и 9.6 кбит/с с шагом 6.25 кГц
  • Программируемая выходная мощность (320 мВт - 35Вт)
  • Усовершенствованный алгоритм помехоустойчивого кодирования (FEC)
  • Последовательный порт, настраиваемый как RS-232, RS-485 или RS-422
  • Скорость передачи данных через последовательный порт от 9600 до 115200 бит/с
  • Автоматический поиск и выбор лучшей частоты/канала

Практическая реализация полудуплексного терминала Джавад HPT435 BT

Радиоприемопередатчик Javad HPT435BT приема/передачи данных предназначен для использования системах сбора телеметрических данных, удаленного управления и контроля. Работая в "прозрачном" режиме, устройство легко встраивается в уже построенные системы без необходимости доработки используемого ПО.

Модемное устройство JAVAD HPT 435BT может с успехом применяться в составе ГНСС комплексов и в комплексах по управлению строительной и дорожной техникой, в авиационной промышленности, водном транспорте, сельском хозяйстве, военной промышленности и в системах экологической безопасности.

Технические характеристики мощного модема Javad HPT-435BT

Модель Javad HPT 435 BT
Диапазон частот 406 - 470 MГц
Шаг разделения каналов 25/12.5/6.25 кГц
Скорость передачи данных (шаг 25 кГц) 9600 кбит/сек – DBPSK/GMSK 19200 кбит/сек – DQPSK/4FSK 28800 кбит/сек – D8PSK 38400 кбит/сек – D16QAM
Скорость передачи данных (шаг 12.5 кГц) 4800 кбит/сек – DBPSK/GMSK 9600 кбит/сек – DQPSK/4FSK 14400 кбит/сек– D8PSK 19200 кбит/сек– D16QAM
Скорость передачи данных (шаг 6.25 кГц) 2400 кбит/сек – DBPSK 4800 кбит/сек – DQPSK 7200 кбит/сек – D8PSK 9600 кбит/сек – D16QAM
Коэффициент передачи системы для DBPSK модуляции (без учета коэффициента усиления антенны) 161 дБ (для шага 25 кГц) 163 дБ (для шага 12.5 кГц) 164 дБ (для шага 6.25 кГц)
Относительная скорость перемещения передатчика и приемника для DBPSK модуляции 120 км/ч
Виды модуляции GMSK/4FSK/DBPSK/DQPSK/D8PSK/D16QAM
Волновое сопротивление антенного входа 50 Ом
Задержка 60 мс
Режим связи Time Division Duplex (TDD) Time Division Multiple Access (TDMA)
Максимальная дальность 77 км
Ввод/Вывод Последовательный (RS232) до 115200 бит/с
Эксплуатационные параметры
Температура Рабочая –40°С до +60°С Хранения –40°С до +85°С
Пылевлагозащита IP 66
Габаритные размеры 152 x 84 x 72 мм
Вес 900 г
Напряжение питания +9 до +16 В постоянного тока
Потребляемая мощность (средняя) 120 Вт/ 38 Вт/ 300 мВт – Непрерывная передача/ Передача с коэффициентом заполнения 30% / Спящий режим
Корпус/Цвет Алюминий / Серебристый/серый
Антенный разъем TNC, 50 Ом
Соответствие стандартам
FCC Part 90
Характеристики передатчика
Выходная мощность DBPSK/GMSK DQPSK/4FSK D8PSK D16QAM 25 дБм до 45.44 дБм с шагом 1 дБ (от 320 мВт до 35Вт)
25 дБм до 45.44 дБм с шагом 1 дБ (от 320 мВт до 35Вт)
25 дБм до 40 дБм с шагом 1 дБ (от 320 мВт до 10 Вт)
25 дБм до 37 дБм с шагом 1 дБ (от 320 мВт до 5 Вт)
Точность установки выходной мощности ±1.5 дБ (в нормальных условиях) +2.0 дБ и -3.0 (в экстремальных условиях)
Стабильность несущей частоты ±1.5 ppm температурная нестабильность ±3.0 ppm долговременная нестабильность (в течение года)
Максимальное допустимое отклонение частоты ±1.0 кГц (в нормальных условиях) ±1.5 кГц (в экстремальных условиях)
Допустимая мощность сигнала в соседнем канале (наведенная) 25/12.5/6.25 кГц 25/20/12.5 кГц Часть §90.210 (C, D, E) для США и Канады 60 dBc для Европы
Подведенная мощность (не более) -36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц)
Излучаемая мощность (не более) -36 дБм (от 9 кГц до 1ГГц) -30 дБм (от 1ГГц до 4 ГГц)
Характеристики приемника
Коэффициент шума 4 дБ
Чувствительность приемника
(Рош 1x10-4, 25 кГц шаг разнесения каналов)
DBPSK
DQPSK
D8PSK
D16QAM
GMSK


-116 дБм 25кГц / -117 дБм 12.5кГц
-115 дБм 25кГц / -116 дБм 12.5кГц
-110 дБм 25кГц / -111 дБм 12.5кГц
-106 дБм 25кГц / -107 дБм 12.5кГц
-113 дБм 25кГц / -114 дБм 12.5кГц
Динамический диапазон -115 to -15 дБм
Максимальный допустимый уровень входного сигнала -10 дБм
Подавление паразитного сигнала ±1.0 кГц (в нормальных условиях) ±1.5 кГц (в экстремальных условиях)
Допустимая мощность сигнала в соседнем канале (подведенная) 25/12.5/6.25 кГц 25/20/12.5 кГц -8 дБ для шага 25 кГц
-12 дБ для шага 12.5 кГц
-16 дБ для шага 6.25 кГц
Избирательность по соседнему каналу 70 дБ для шага 25 кГц
60 дБ для шага 12.5 кГц
50 дБ для шага 6.25 кГц
