Радиомодем Спектр 48 MSK OEM

Радиомодем Спектр 48 MSK OEM

Модуль "Спектр 48 MSK OEM" представляет собой "встраиваемую" версию модема "Спектр 48M SK". Для модуля "СПЕКТР 48MSK OEM" подходят те же версии встроенного ПО, что и для "полноценной" версии модема.

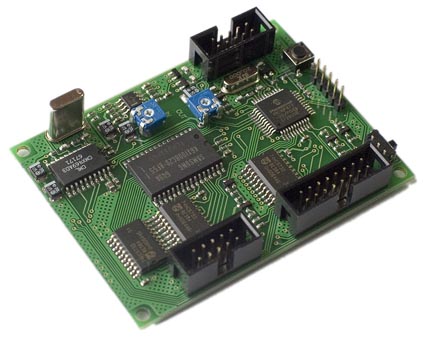

Выпускается встраиваемое исполнение модема "Спектр 48 MSK" в виде печатной платы для установки в аппаратуру пользователя - модуль "Спектр 48MSK OEM".

Радиомодем СПЕКТР 48 MSK OEM может применяться в составе различных систем удаленного сбора данных, дистанционного управления объектами и профессиональной радиосвязи при построении различных сетей обмена данными.

Модем Спектр-48 MSK OEM подключается к внешней "голосовой" радиостанции любого частотного диапазона и мощности и обеспечивает передачу данных по "голосовым" радиоканалам со скоростью от 1200 до 4800 бод в полудуплексном режиме. Дальность связи таким образом определяется параметрами внешней радиостанции и антеннами и может достигать несколько десятков километров.

Устройство Spektr 48 MSK OEM имеет встроенный телеметрический модуль (3 аналоговых входа - восьмиразрядный АЦП, 8 логических входов и 8 логических выходов), что позволяет использовать его при построении систем беспроводного сбора информации, удаленного управления и т.д. Логика работы модуля может изменяться по согласованию с заказчиком.

Спектр 48MSK OEM радиомодем питается от источника постоянного напряжения +(8...32)В при потреблении тока около 40 мА. Можно питать модем как от отдельного источника питания, так и от радиостанции, с которой он работает.

Параметры, необходимые для конфигурации радиомодема - скорость обмена в эфире, параметры и состав пакетов данных, включение/выключение помехоустойчивого кодирования и перемежения, установки последовательного порта, адресация, режимы работы радиомодема и другие установки - задаются программированием в командном режиме с помощью команд диалогового текстового интерфейса, подаваемых по последовательному порту, и хранятся в энергонезависимой памяти радиомодема. Для программирования можно пользоваться любой терминальной программой для персонального компьютера.

Для подключения к радиостанции используются аналоговые сигналы AUDIO_IN, AUDIO_OUT, и сигнал переключения станции в режим "Передеча" PTT. Дальность связи определяется характеристиками применяемых радиостанций и антенн и может быть увеличена благодаря возможности работы радиомодема в режиме ретранслятора.

Обмен данными с источником/получателем информации осуществляется по последовательному порту RS-232 с аппаратным (отключаемым) управлением потоком данных (линии CTS и RTS). Входные/выходные потоки буферизируются (общий размер буфера - 32 К).

Отличия от "полноценной" версии модема:

  • для питания требуется стабилизированное напряжение +5В +/-5%
  • отсутствуют встроенные преобразователи уровней интерфейса RS-232 (входные и выходные сигналы с уровнями +5В КМОП)
  • отсутствуют телеметрические входы и выходы

Технические характеристики Спектр48 MSK OEM

Модель Спектр 48 МСК OEM
Вид связи: полудуплекс
Тип модуляции выходного сигнала:
MSK
Скорость обмена информацией в эфире:
1200, 2400 или 4800 бод
Способы обнаружения и исправления ошибок при передаче данных по эфиру: CRC8 на 32 байта данных
(12,8) Хэмминг код (FEC)
перемежение.
Интерфейс для связи с терминалом: RS-232, разъем DB9F
Скорость обмена данными по последовательному порту: 1200, 2400, 4800, 9600 или 19200 бод.
Формат данных: 8 бит данных, 1 стоповый бит
Контроль потока данных: аппаратный (CTS/RTS), отключаемый
Уровни сигналов: RS-232
Режимы работы модема: командный
прозрачный
пакетный в сторону DTE
пакетный со стороны DTE
DCD232
Органы индикации: передача (РТТ)
несущая (CD)
состояние буфера для передачи данных (MODE)
Разъем для подключения внешних датчиков и исполнительных устройств (DB25F):
3 аналоговых входа
8+1 логических входов
8 логических выходов
Запросить цену и наличие
