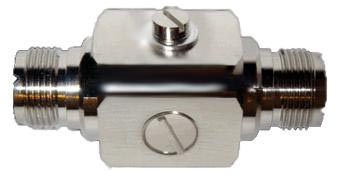

Грозоразрядник Ajetrays AJSP 1000
Устройство грозозащиты для работы в составе стационарных групп
сухопутной связи
|
Антенная грозозащита AJSP-1000 служит для защиты стационарных
моделей раций, радиомодемов и прочего оборудования средств связи
от высоковольтного разряда молнии высокого напряжения во время грозы.
Грозоразрядник Аджетрейс AJSP-1000 снижает вероятность выведения
из строя радиостанций, антенн, радиомодемов, а также уменьшает вероятность
поражения высоковольтным током человека занятого обслуживанием их.
Высоковольтный разрядник AJSP1000 подключается непосредственно
к кабелю соединяющего антенну и радиоустройство (рация, радиомодем),
устройство грозовой защиты Ajetrays 1000 может применяться в средствах
радиосвязи использующих диапазон в интервале от 0 до 1000 мегагерц.
Наибольшая пропускная мощность электроразряда молнии выдерживаемая
высоковольтным устройством достигает порядка 400 ватт. Грозоразрядник
Ajetrays AJSP1000 может эксплуатироваться в обширном диапазоне температур:
- 40 до 90 С.
Грозозащита Ajetrays AJSP-1000 используется для работы в составе
стационарных групп сухопутной связи, а также сетей сбора и передачи
данных радиомодемов. Внешняя оболочка высоковольтного разрядника
должна быть надежно заземлена. Грозозащита Ajetrays AJSP1000 оборудуется
с двух сторон разъемами N-типа.
Технические характеристики грозоразрядника AJSP-1000
Модель
|
AJETRAYS AJSP-1000 |
Тип разъёмов |
розетка PL-типа |
Диапазон рабочих частот |
0-1 ГГц |
КСВ в рабочем диапазоне частот |
не более 1.15 |
Ослабление ВЧ сигнала |
не более 0,2 дБ |
Напряжение пробоя (постоянное) |
350 В ± 20% |
Напряжение пробоя импульсное 100 В/мкс, не более |
650 В / 700 В |
Импульсный разрядный ток 8/20 мкс |
10 кА |
Диапазон рабочих температур |
-40...+90 °C |
Максимальная проходная мощность |
400 Вт |
Комплект поставки антенной грозозащиты АДЖЕТРЕЙЗ AJSP-1000
- Грозозащита Ajetrays AJSP 1000
- Фирменная упаковка
|
|
