VH50 всенаправленная антенна VHF-диапазона
диапазон 146-174МГц, усиление 4,5 dB
|

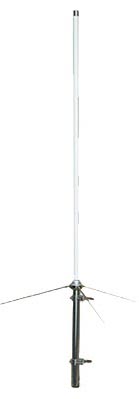

Коллинеарная круговая антенна Ajetrays VH50 ОВЧ-диапазона предназначена
для передачи сигнала от радиостанции и обратно. Главная ее функция
- передавать сигнал без потерь. Антенна VHF-диапазона VH-50 передает
и принимает сигналы в рабочем частотном диапазоне 146-174МГц. Максимальная
пропускная мощность сигнала через стационарную антенну Ajetrays
VH-50 составляет 200 Вт, коэффициент усиления антенны равен 4,5
дБ. Для уменьшения штыря антенны, часть антенны конструируется в
виде внутренней катушки - для компенсации емкости между "землей"
и штырем антенны. Аджетрейз VH50 антенна всенаправленная 5/8 путем
увеличения или уменьшения длины штыря настраивается конкретно под
определенную частоту передачи. В комплекте внутри упаковки антенны
всенаправленной Ajetrays VH 50 идет карта обрезки с указанием частот
соответствующих определенной длине штыря.
Для связи с подвижными объектами лучше использовать ненаправленные
базовые антенны, а для связи с неподвижными объектами лучше брать
направленную антенну.
Радио любители часто говорят «хорошая антенна – это лучший усилитель».
Это верно, потому что в отличие от усилителя антенна дает выигрыш
и при приеме, и при передаче. Так же абсолютно нелогично усиливать
сигнал, если из-за плохой антенны его абсолютно не слышно. Помимо
силы сигнала от антенны так же зависит уровень качества и количество
помех.
Технические характеристики круговой антенны VH50
Модель
|
Ajetrays VH-50 |
Диапазон частот |
146 -174 МГц |
Усиление |
4,5 dB |
КСВ на резонансной частоте |
<1,5 |
Максимальная мощность |
200 Вт |
Сопротивление антенны |
50 Ом |
Тип антенны |
коллинеар |
Ветровая нагрузка |
60 м/сек |
Излучающий элемент |
5/8 λ |
Разъем |
UHF female |
Материал корпуса |
фибергласс |
Длина антенны |
1,75 м |
Крепление на мачту, диаметр |
30-60 мм |
Вес антенны |
1,4 кг |
Комплектация поставки коллинеарной антенны Аджетрейз VH50
- Антенна VH-50 стационарная
- Крепление
- Карта обрезки
- Упаковка
|
|
