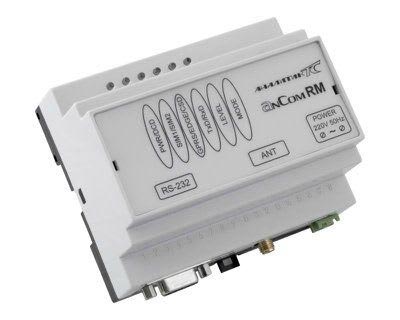

Индустриальный GSM GPRS EDGE модем AnCom RM /D133 /150

Встроенный датчик температуры, Устойчивая работа в непрерывном и необслуживаемом режимах

Индустриальный GSM GPRS EDGE модем AnCom RM/D предназначен для обеспечения надежной, устойчивой и безопасной M2M связи в индустриальных территориально распределенных системах с высокими требованиями к надежности канала передачи данных. GSM GPRS EDGE модемы AnCom RM/D, работающие в сотовых сетях связи, нашли широкое применение в системах: коммерческого учета энергоресурсов (AСКУЭ и АСКУПЭ – газ, вода, тепло, электроэнергия), в системах управления технологическим процессом (АСУТП – управление резервным электропитанием, скважинами, насосами и т.п.), мониторинга окружающей среды, управления уличным освещением, контроля состояния инженерных сооружений, мониторинга транспорта, охраны зданий и территорий. При использовании GSM GPRS EDGE модемов AnCom RM/D совместно с коммуникационным сервером AnCom Server RM обеспечивается законченное решение: GPRS/EDGE канал передачи данных AnCom.

Модем AnCom RM/D133/130, выполнен на базе модуля Wavecom Q2406, оптимизирован для беспроводных GSM/GPRS систем передачи. Способен работать в GSM-диапазоне и позволяет передавать голосовые сообщения, данные, факсы и SMS. Устройство так же оснащено протоколом ATSWP - который позволяет "склеивать" данные на стороне приема, обеспечивает трассировку независимых потоков данных для совмещения интерфейсов. Может так же применяться для снятия показателей и управления освещением, скважинами, насосами, учета состояния сооружений.

Модемы AnCom RM /D поддерживают следующие режимы работы: Socket - радиоудлинитель RS-232C и/или RS-485: прозрачный GPRS/EDGE канал передачи данных между интерфейсами двух модемов; протокол TCP/IP или UDP; IP-адреса: локальные статические или публичные динамические (обмен текущими IP-адресами через FTP сервер); CSD – радиоудлинитель RS-232C и/или RS-485: прозрачный CSD канал передачи данных между интерфейсами двух модемов; протокол V.110 или V.32; канал связи без разрывов пакетов, c задержкой в канале менее 0,5с и временем установления соединения менее 1с; Internet_CSD – элемент глобальных систем мониторинга и управления удаленными объектами с центрального узла: постоянная связь со всеми объектами; модем в режиме Client (любые типы IP-адресов), центральный узел Server (статический, публичный IP-адрес); прозрачный GPRS/EDGE канал передачи между интерфейсами RS-232C/RS-485 модемов и серверным ПО пользователя на центральном узле; дополнительный CSD-канал для удаленной настройки модемов и резервирования канала передачи данных.

Server_RM – коммуникационный многоканальный TCP-сервер. Функционирует в качестве службы Windows. Связующее звено между модемами AnCom и функциональным программным обеспечением, работающим по TCP- или COM-портам. Поддерживает идентификаторы и протокол ATSWP. Имеет встроенный конвертор Modbus RTU <=> Modbus TCP и доступ к портам СИУ по протоколу Modbus. Динамическое управление каналами позволяет осуществлять работу с более 20000 точками учета. Поддержка режимов работы модемов AnCom RM "client" и "server". Регистрация и журналирование событий, контроль соединения на TCP-портах.

Функциональные особенности AnCom RM /D133 /150

GPRS/EDGE-канал: протоколы TCP/IP и UDP для устройств, критичных к разрыву принимаемых пакетов данных, например, использующих протокол Modbus;
CSD-канал: протокол V.110 для систем, критичных к времени доставки данных;
SMS-информирование при возникновении "событий" на дискретных входах СИУ;
Резервирование канала передачи - два держателя SIM-карт со встроенной программной поддержкой автоматического переключения между ними;
Резервирование IP-адреса диспетчерского пункта - автоматическое переключение на другой IP-адрес при отсутствии связи на актуальном IP;
Любые IP-адреса: статические / динамические, локальные / публичные;
Автоматическое установление соединения после включения / восстановления питания;
Виды первичного питания: ~140..286В / 45...55Гц, ="36...72В, =18...36В или =9...18В;
Основные типы интерфейсов: RS-232C или RS-485;
Дополнительные типы интерфейсов: RS-232C, RS-485, Ethernet, RS-422;
Буферы данных для систем с «трехпроводным» интерфейсом (RxD и TxD);
Устойчивая работа в непрерывном и необслуживаемом режимах;
Рабочий диапазон температур -40...+70C;
Независимый сторожевой таймер;
Светодиодная индикация уровня GSM-сигнала, передаваемых данных, режима работы и процесса установления соединения;
Встроенный протокол ATSWP, обеспечивающий «склеивание» пакетов на стороне приёма, удаленное конфигурирование модемов, маршрутизацию независимых потоков данных для комбинации интерфейсов, прозрачный «PING» контроль соединения;
Встроенная система измерения и управления (СИУ) - 3" выхода и 8 универсальных аналоговых/цифровых входов, обеспечивающих автоматическую передачу информации об изменениях своего состояния через CSD/GPRS/EDGE-канал или посредством SMS;
Встроенный датчик температуры;
Технологическое ПО в комплекте поставки: настройка, тестирование, удаленное конфигурирование, TCP/IP шлюз, локальный и удаленный контроль радио обстановки в точке установки модема, взаимодействие с Системой измерения и управления (СИУ) и т.п.;
Server RM - коммуникационный TCP-сервер. Связующее звено между модемами AnCom RM/D и функциональным программным обеспечением. Поддерживает идентификаторы и протокол ATSWP. Встроенный конвертор Modbus RTU <=> Modbus TCP; доступ к портам СИУ по протоколу Modbus;
Дистанционная модернизация встроенного ПО у пользователя.

Технические характеристики AnCom RM /D133 /150

пластмассовый корпус OKW (105*86*60 мм);
Крепление на DIN рейку;
SMA-F соединитель для внешней антенны;
Два держателя SIM-карт;
Встроенный адаптер первичного питания: (~ 140...286В / 45...55Гц) или (=" 36...72В) или (= "18...36В) или (=" 9...18В);
Светодиодная индикация режимов работы;
Тип основного интерфейса: "RS-232C или RS-485;
Рабочий диапазон температур: -40...+70ºC;
Вес (в упаковке) - 0,9 кг;
