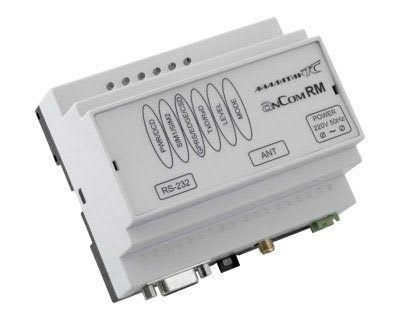

AnCom RM /D433/130 радиомодуль

Независимый сторожевой таймер, SMS-информирование при возникновении событий на дискретных входах СИУ

AnCom RM/D433/000 — GPRS/EDGE/CSD модем нового поколения, предназначеный для использования в системах, критичных к перерывам связи. Он оснащен двумя держателями SIM-карт со встроенной программной поддержкой автоматического переключения между ними и обеспечивает резервирование каналов связи, с автоматическим переходом на запасной канал и возвратом на основной при его восстановлении, интерфейсом RS-232С, сторожевым таймером, встроенной антенной (с возможностью подключения внешней антенны через разъем SMA-F), светодиодной индикацией, напряжение питания модема — 9…18 В, в комплект входит ПО для настройки. Модем позволяет передавать голосовые сообщения, данные, факсы и SMS. AnCom RM/D433/000 поддерживает несколько режимов работы — Socket, CSD, Internet_CSD, обеспечивая прозрачный канал передачи данных между интерфейсами двух модемов. Безопасность передачи данных достигается использованием аутентификации на всех этапах работы, установкой PIN-кодов и контролем идентификаторов.

Модем AnCom RM/D433/000, выполнен на базе модуля Wavecom Q2406, оптимизирован для беспроводных GSM/GPRS систем передачи. Способен работать в GSM-диапазоне и позволяет передавать голосовые сообщения, данные, факсы и SMS. Отличительная особенность модема AnCom RM/D433/000: основной интерфейс RS-232, напряжение питания 12В и комплект технологического ПО для настройки. Данная модель модема не предусматривает наличие СИУ(система измерения и управления). GSM/GPRS/EDGE модем AnCom RM/D 433/000 предназначен для обеспечения надежной, устойчивой и безопасной М2М связи в индустриальных территориально распределенных системах с высокими требованиями к надежности канала передачи данных.

Индустриальный GSM GPRS EDGE модем AnCom RM/D предназначен для обеспечения надежной, устойчивой и безопасной M2M связи в индустриальных территориально распределенных системах с высокими требованиями к надежности канала передачи данных. GSM GPRS EDGE модемы AnCom RM/D, работающие в сотовых сетях связи, нашли широкое применение в системах: коммерческого учета энергоресурсов (AСКУЭ и АСКУПЭ – газ, вода, тепло, электроэнергия), в системах управления технологическим процессом (АСУТП – управление резервным электропитанием, скважинами, насосами и т.п.), мониторинга окружающей среды, управления уличным освещением, контроля состояния инженерных сооружений, мониторинга транспорта, охраны зданий и территорий. При использовании GSM GPRS EDGE модемов AnCom RM/D совместно с коммуникационным сервером AnCom Server RM обеспечивается законченное решение: GPRS/EDGE канал передачи данных AnCom.

Модемы AnCom RM /D поддерживают следующие режимы работы: Socket - радиоудлинитель RS-232C и/или RS-485: прозрачный GPRS/EDGE канал передачи данных между интерфейсами двух модемов; протокол TCP/IP или UDP; IP-адреса: локальные статические или публичные динамические (обмен текущими IP-адресами через FTP сервер); CSD – радиоудлинитель RS-232C и/или RS-485: прозрачный CSD канал передачи данных между интерфейсами двух модемов; протокол V.110 или V.32; канал связи без разрывов пакетов, c задержкой в канале менее 0,5с и временем установления соединения менее 1с; Internet_CSD – элемент глобальных систем мониторинга и управления удаленными объектами с центрального узла: постоянная связь со всеми объектами; модем в режиме Client (любые типы IP-адресов), центральный узел Server (статический, публичный IP-адрес); прозрачный GPRS/EDGE канал передачи между интерфейсами RS-232C/RS-485 модемов и серверным ПО пользователя на центральном узле; дополнительный CSD-канал для удаленной настройки модемов и резервирования канала передачи данных. Internet_CSD Server – элемент глобальных систем мониторинга и управления удаленными объектами с центрального узла: постоянная связь со всеми объектами; модем в режиме Server (статический, локальный IP-адреса), центральный узел или несколько узлов Client (IP-адрес в области адресов модемов); прозрачный GPRS/EDGE канал передачи между интерфейсами RS-232C/RS-485 модемов и ПО пользователя на центральном узле; дополнительный CSD-канал для удаленной настройки модемов и резервирования канала передачи данных.

Модем AnCom RM/D433/130, выполнен на базе модуля Wavecom Q2406, оптимизирован для беспроводных GSM/GPRS систем передачи. Способен работать в GSM-диапазоне и позволяет передавать голосовые сообщения, данные, факсы и SMS. Устройство так же оснащено протоколом ATSWP - который позволяет "склеивать" данные на стороне приема, обеспечивает трассировку независимых потоков данных для совмещения интерфейсов. Может так же применяться для снятия показателей и управления освещением, скважинами, насосами, учета состояния сооружений.

Многофункциональная серия AnCom RM/D, отвечающая высоким требованиям безопасности и надежности канала передачи данных, предназначена для решения широкого спектра задач телемеханики и телеметрии, позволяет адаптироваться к практически любой структуре распределенной сети, разнородному парку объектов промышленной автоматизации, управления, мониторинга и диспетчеризации; отличается высокой функциональностью, гибкостью и надежностью. Модемы AnCom RM/D, работающие в сотовых сетях связи, нашли широкое применение в системах: коммерческого учета энергоресурсов (AСКУЭ и АСКУПЭ — газ, вода, тепло, электроэнергия), в системах управления технологическим процессом (АСУТП — управление резервным электропитанием, скважинами, насосами и т.п.), мониторинга окружающей среды, управления уличным освещением, контроля состояния инженерных сооружений, мониторинга транспорта, охраны зданий и территорий. При использовании GSM/GPRS/EDGE модемов AnCom RM/D совместно с коммуникационным сервером AnCom Server RM обеспечивается законченное решение — GPRS/EDGE канал передачи данных AnCom.

Функциональные особенности AnCom RM /D433/130

• GPRS/EDGE-канал: протоколы TCP/IP и UDP для устройств, критичных к разрыву принимаемых пакетов данных, например, использующих протокол Modbus;
• CSD-канал: протокол V.110 для систем, критичных к времени доставки данных;
• SMS-информирование при возникновении _событий_ на дискретных входах СИУ;
• Буферы данных для систем с «трехпроводным» интерфейсом (RxD и TxD);
• Энергонезависимое исполнение для автономных систем с микропотреблением;
• Дистанционная модернизация встроенного ПО у пользователя;
• Два держателя SIM-карт со встроенной программной поддержкой автоматического переключения между ними;
• Крепление на DIN рейку;
• Автоматическое установление соединения после включения / восстановления питания;
• Устойчивая работа в непрерывном и необслуживаемом режимах;
• Независимый сторожевой таймер;
• Встроенный протокол ATSWP, обеспечивающий «склеивание» пакетов на стороне приёма, удаленное конфигурирование модемов, маршрутизацию независимых потоков данных для комбинации интерфейсов, прозрачный «PING» контроль соединения;
• Любые IP-адреса: статические / динамические, локальные / публичные.

Технические характеристики AnCom RM /D433/130

Комплект поставки AnCom RM /D433/130

• Модем
• Инструкция
