Беспроводной терминал IRZ ES90iT — промышленный GSM модем, предназначенный
для высокоскоростного приема и передачи данных по GSM каналу (3G).
Сотовый модуль IRZ ES90iT отлично приспособлено как для обеспечения
мобильного доступа в Интернет, так и для промышленных приложений
— телеметрии, беспроводного сбора данных с датчиков, дистанционного
наблюдения, управления и сигнализирования.
Модемное устройство IRZ ES 90iT оснащено набором сторожевых таймеров.
Управление осуществляется стандартными AT-командами. Для отслеживания
статуса соединения и отображения возникновения аварии промышленный
радиомодем ES90iT оборудован светодиодными индикаторами.
Особенностями цифровых терминалов ИРЗ ЕС90иТ являются поддержка
высокоскоростного протокола 3G, активно внедряемого операторами
мобильной связи, и наличие двух коммуникационных портов: USB 2.0
и RS-232. Управление осуществляется стандартными AT-командами.
Функциональные особенности высокоскоростного радиомодема ИРЗ
ES90 iT
- отслеживание и индикация аварийных ситуаций;
- отслеживание зависания;
- набор вариантов перезапуска;
- спящий режим.

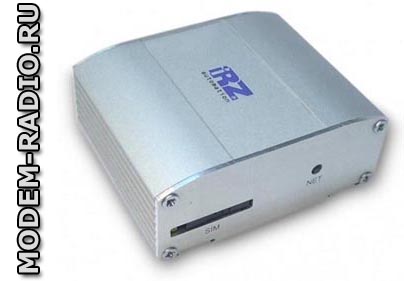

3G радиотерминал IRZ ES90iT представляет собой компактное устройство,
выполненное в прочном и лёгком алюминиевом корпусе. ES90iT индустриальный
радиомодем оборудован тремя видами разъёмов подключения:
- Разъём RJ11 для подключения питания. Используется для подключения
питания и перезагрузки модуля.
- Разъём DB9 (RS232) для подключения коммуникационного кабеля.
Разъём используется для подключения к управляющему устройству,
протокол обмена RS232.
По умолчанию скорость 115200 бит/с, 8-N-1.
- Разъём USB тип B для подключения коммуникационного кабеля.
Разъём также используется для подключения интерфейса USB 2.0
к управляющему устройству.
Подключение и настройка 3G терминала IRZ ES 90 iT
Область применения приемопередатчика IRZ ES90iT можно разделить
на две условных части: подключение к персональному компьютеру для
выхода в интернет и промышленное использование. Перед подачей питания
необходимо установить SIM-карту в модем. Затем подключить GSM антенну
к антенному разъёму и коммутирующий кабель (RS232 или USB). После
подать питание на модем через разъём RJ11. После подачи питания
управляющий микроконтроллер анализирует наличие сим-лотка, после
чего переходит в рабочий режим: проверяет входное напряжение, коммутирует
выводы UART GSM модуля на внешний разъём DB9, включает GSM модуль.
Далее происходит регистрация, частое мигание светодиодного индикатора
“Статус”. После завершения регистрации индикатор мигает реже. В
данном режиме миганием управляет GSM модуль.
Подключение и настройка промышленного радиомодема IRZ ES 90iT
для выхода в интернет c персонального компьютера осуществляется
как стандартного модема.
В случае использования USB-интерфейса необходимо установить драйвер.
Для промышленных приложений управление высокоскоростным терминалом
IRZ ES90iT осуществляется стандартными AT-командами.
Резюме
Компактный корпус и невысокая цена 3G приемо-передающего устройства
ИРЗ ES90 iT позволит ему стать лучшим предложением для высокоскоростного
доступа в интернет по технологии 3G.
Поддержка 3G позволяет получать и передавать мультимедийные файлы,
сообщения электронной почты с вложениями и обеспечивает доступ в
Интернет с большей скоростью и надежностью: максимальная скорость
передачи данных по 3G-каналу может достигать 2 mbps.
Технические характеристики беспроводного модема IRZ ES90iT
Модель
|
IRZ ES 90iT |
Диапазон связи |
GSM 900
GSM 1800
GSM 1900
GSM 850
WCDMA
3G/UMTS |
Температурные режимы |
Диапазон рабочих температур: -10 +65
°C
Температура хранения: -20 +70 °С |
Питание |
Диапазон напряжение питания: 3.3 В
Ток потребления: 1100 mA
Потребляемая мощность: 2.5 Вт |
Вес |
1 кг |
Интерфейсы |
Тип антенного разъема |
SMA-male |
USB порт / USB хост |
Да |
Другие интерфейсы |
- DB9 RS-232;
- USB-B USB 2.0;
- RJ11 питание. |
Сторожевой таймер |
Да |
Язык программного интерфейса (меню) |
Java |
Память |
ОЗУ:
Flash-память: |
Передача данных |
GPRS Class |
Class C |
GPRS Multislot Class |
Class 4 |
Скорость GPRS |
85 kbit/s |
EDGE Multislot Class |
Class 2 |
Скорость EDGE |
236 kbit/s |
Скорость UMTS |
384 kbit/s |
Скорость HSDPA |
2000 kbit/s |
Комплектация 3G радиопередатчика ИРЗ ЕС 90 иТ
- Высокоскоростной терминал IRZ ES90iT
- Этикетка
- Заводская коробка
|
