Цифровой радиомодуль IRZ MC 52i-422 предназначен для приема и
передачи данных, текстовых сообщений и факсов. Отлично приспособлен
для промышленных приложений — телеметрии, беспроводного сбора данных
с датчиков, дистанционного наблюдения и сигнализирования.
GSM промышленный радиотерминал IRZ MC52i 422 собран на основе
GSM модуля MC52i Cinterion. Управление осуществляется стандартными
AT-командами. Модемное устройство MC 52i-422 оборудовано светодиодами,
позволяющими отслеживать статус соединения.
Промышленный модуль IRZ MC52i422 предназначен для обмена данными
по сети сотовой связи GSM 900/1800. Модем ИРЗ MC 52i-422 обеспечивает
передачу данных по каналу GPRS со скоростью до 85,6 кбит/с на приеме
и до 42,8 кбит/с на передаче, через CSD со скоростью до 14,4 кбит/с,
а также при помощи SMS-сообщений.
Функциональные возможности радиотерминала IRZ MC52i-422
- отслеживание и индикация аварийных ситуаций;
- набор вариантов перезапуска;
- отслеживание зависания;
- спящий режим.

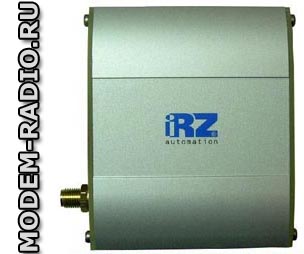

Беспроводная модель IRZ MC52i 422 удаленного сбора/передачи данных
представляет собой компактное устройство, выполненное в прочном
и лёгком алюминиевом корпусе. В индустриальном терминале IRZ MC
52i-422 используется разъём для подключения питания и к управляющему
устройству, протокол обмена RS422.
Для индикации режима работы или возникновения аварийной ситуации
используются два светодиода.
Инженеры IRZ усовершенствовали приемопередатчик радиомодема MC
52 i 422, добавив в него сторожевой таймер — микроконтроллер компании
Atmel, обеспечивающий бесперебойную работу устройства в автоматическом
режиме.
Область применения беспроводного модема MC52i-422 можно разделить
на две условных части: подключение к персональному компьютеру для
выхода в интернет и промышленное использование. Подключение и настройка
GSM радиомодуля ИРЗ MC 52i-422 для выхода в Интернет c персонального
компьютера осуществляется как стандартного модема.
Для промышленных приложений управление сотовым приемо-передающим
устройством IRZ MC52i 422 осуществляется стандартными AT-командами.
Промышленный цифровой радиомодем MC 52i-422 дополнительно оснащен
сторожевым таймером — микроконтроллером Atmel, автоматически обеспечивающим
бесперебойную работу устройства. Компактный алюминиевый корпус модели
MC 52 i 422 имеет размеры 76х85х30 мм, вес модема — не более 130
граммов.
Главной особенностью этого отечественного модема MC52i-422 является
наличие помехоустойчивого интерфейса RS-485 (передача данных производится
по витой паре). В остальном он является аналогом IRZ MC35i 422.
Беспроводной терминал IRZ MC 52i-422 отлично подойдет для решения
различных задач M2M - телеметрии, дистанционном управлении, беспроводном
сборе данных с датчиков и др.
Кроме всего вышеперечисленного его отличает более низкая цена по
сравнению с аналогами, имеющимися на рынке.
Технические характеристики GSM радиомодуля MC52i-422
Модель
|
IRZ MC52i-422 |
Диапазон связи |
GSM 900
GSM 1800 |
Температурные режимы |
Диапазон рабочих температур: -20 +65
°C |
Питание |
Диапазон напряжение питания: 9-25 V
Ток потребления: при напряжении питания +12 В — 200mA, при
напряжении питания +24 В — 100mA |
Вес нетто |
0.10 кг |
Габариты изделия (ШхВхГ) |
76х85х30 мм |
Интерфейсы |
Тип антенного разъема |
SMA-female |
Количество SIM-слотов |
1 |
Последовательный порт |
RS-232 |
Другие интерфейсы |
Разъём RJ11 для подключения питания
Разрывной клеммный коннектор для подключения коммуникационного
кабеля (RS- 485 и питания) |
Передача данных |
SMS |
MT, MO, CB, режимы Текст и PDU |
Скорость CSD |
14 kbit/s |
GPRS Class |
Class B |
GPRS Multislot Class |
Class 12 |
Опции передачи данных |
USSD |
Факс |
Group 3 Class 1 |
Опции М2М |
TCP/IP stack |
Выходная мощность |
2W (класс 4 для EGSM900),
1W (класс 1 для GSM1800) W |
Комплект поставки радиомодема IRZ MC52i 422
- Приемопередатчик IRZ MC 52i-422
- Этикетка
- Заводская упаковка
|
